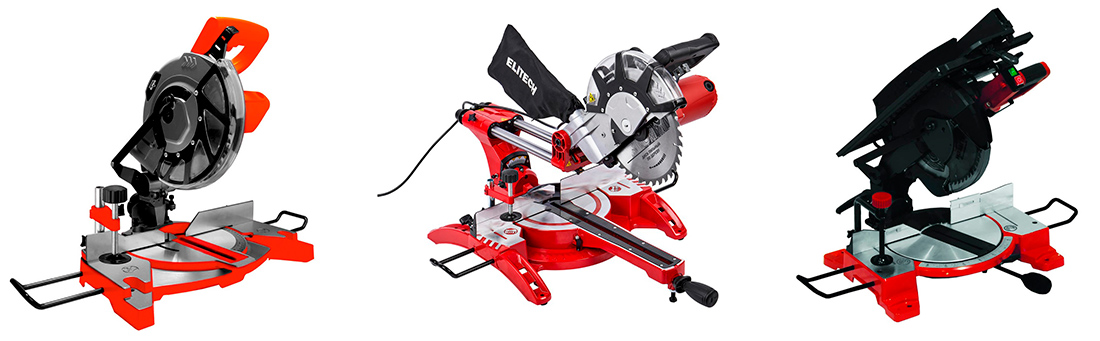

Виды торцовочных пил: полный разбор конструкции, функций и применения

Торцовочная пила предназначена для точного торцевания, или заусовки деревянных заготовок любой длины и формы

Применяется при производстве строительно-монтажных и отделочных работ, изготовления столярных и плотницких изделий. Пила обеспечивает высокую точность распила, что невозможно получить ручными инструментами.

При монтаже плинтусов, наличников или паркета даже миллиметровая погрешность угла создает заметные зазоры в соединениях. В отличие от циркулярной пилы, станина торцовочной пилы неподвижна относительно заготовки и диск опускается сверху, исключая смещение материала во время реза.

В свою очередь пилы делятся на плотницкие и столярные машины в зависимости от заложенного в них функционала.

Плотницкие пилы, как правило не имеют никаких дополнительных регулировок и все настройки пилы выполняются при сборке на заводе.

Столярные же пилы имеют возможность различных настроек (юстировки) для точной подстройки машины под конечный результат работы и конкретного пользователя.

Понимание особенностей каждого типа поможет сделать выбор торцовочной пилы наиболее оптимальной для конкретных задач.

Базовая конструкция: из чего состоит торцовочная пила

Основу любой торцовочной пилы составляют четыре ключевых элемента, каждый из которых влияет на точность и удобство работы:

• Станина — основание устройства из литого алюминиевого сплава, обеспечивающее стабильность (неподвижность пилы) во время работы. Станина оснащается боковыми упорами (слева и справа) и струбциной для фиксации заготовки, а также имеет отверстия для крепления к верстаку. Масса станины влияет на общую устойчивость инструмента и мобильность.
• Поворотный стол — рабочая поверхность с угловой шкалой, позволяющая настраивать угол поворота. Бытовые модели имеют угол поворота до 45° в обе стороны. Профессиональные модели поворачиваются вправо до 60°, влево до 45-50°. Стол имеет ровную рабочую плоскость для размещения деталей, которая должна совпадать с рабочей плоскостью станины.
• Пильная голова — узел, содержащий двигатель, и защитный кожух. В зависимости от типа пилы может быть подвижным или неподвижным.
• Рукоятка управления — элемент с кнопкой пуска и, блокировкой включения. Качественная рукоятка имеет эргономичную форму, снижает усталость при длительной работе и повышает точность позиционирования диска.

Конструкция и Качество изготовления каждого элемента напрямую влияет на точность реза и долговечность инструмента.

Классификация по конструкции и возможностям

Торцовочные пилы разделяются на торцовочные, торцово-усовочные и комбинированные пилы. Они различаются по устройству и функциональным возможностям. Каждый тип имеет свои преимущества и ограничения, которые определяют сферу применения инструмента.

Простые торцовочные пилы (без протяжки)

Имеют два варианта конструкции – с наклоном и без наклона

Поворот есть в обоих вариантах. Самые простые и доступные по цене. Ширина заготовки ограничена диаметром пильного диска. Пила с диском диаметром 210 мм может работать с деталью шириной до 120 мм, с диском диаметром 250 мм – до 145 мм.

Рабочий процесс - включается пила и за ручку управления пильный диск опускается на деталь для выполнения реза. Такая схема работы идеально подходит для обработки плинтусов, наличников, багетов и других относительно узких деталей.

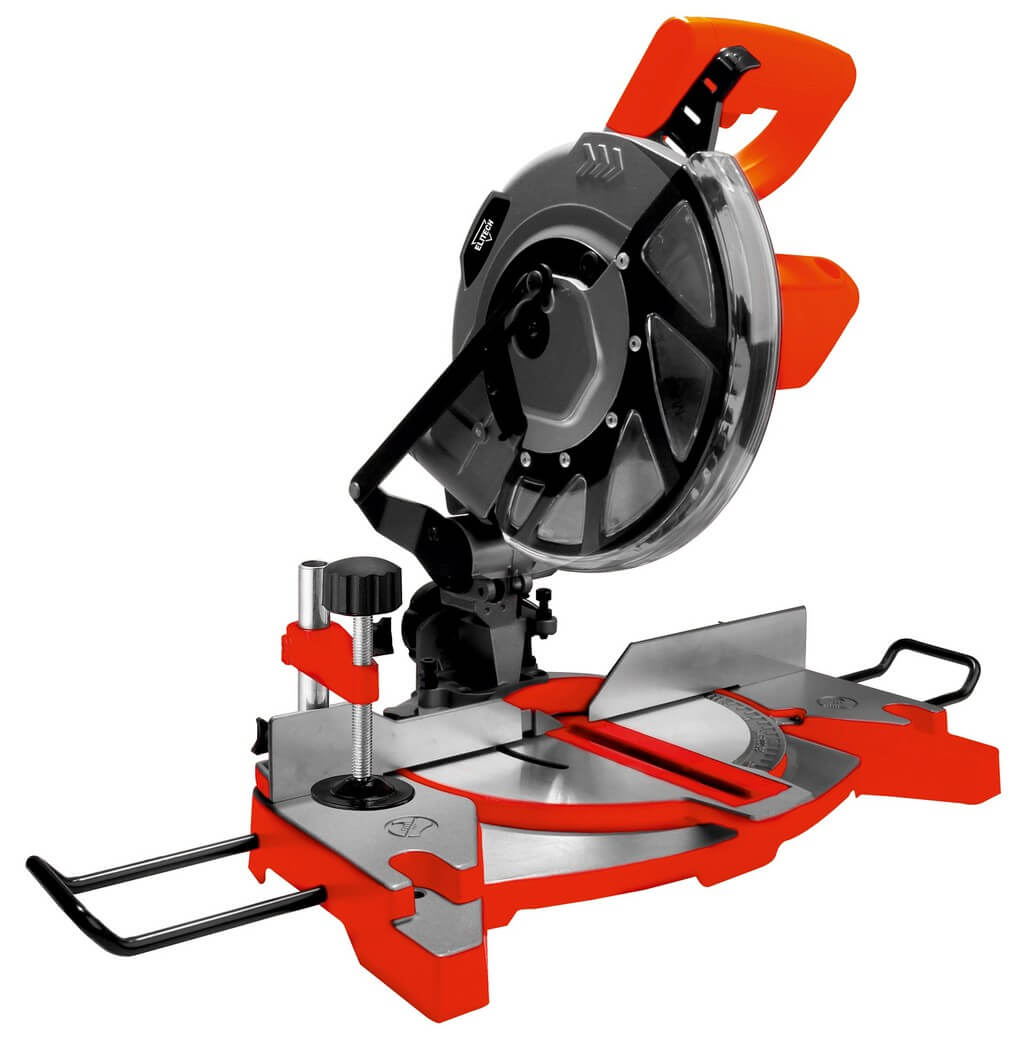

Торцово-усовочная пила без протяжки

Преимущества стандартных моделей:

• Компактность и небольшой вес (8-15 кг) для легкой транспортировки.
• Простота настройки без сложных регулировок.
• Доступная цена для домашних мастеров.
• Надежность базового механизма без лишних узлов.

Недостатки: ограничение по размеру сечения деталей.

• В линейке ELITECH 3 таких основных базовых модели:
• Домашний мастер ПТ 321 с диаметром диска 210мм
• И серия стандарт модели ПТ 1221 (210мм) и ПТ 1625 (254мм)

Торцово-усовочные пилы (Торцовочные пилы с протяжкой)

Протяжка (или консоль) радикально расширяет возможности торцовочной пилы за счет горизонтального перемещения пильной головы

Для перемещения пильной головы обычно используются две направляющие штанги, но существуют и другие варианты конструкции. Это позволяет увеличить ширину реза в 2-3 раза по сравнению со обычными торцовочными пилами и производить операцию заусовки, т.е. не сквозного пропила заготовок.

Принцип работы предполагает трехэтапное движение: сначала пильная голова опускается на заготовку на несколько мм, вытягивается вперед до выхода передней части пильного диска из заготовки, опускается на всю глубину и возвращается назад. Такая техника позволяет получать ровный пропил на широких досках, фанерных листах и плитах ДСП/МДФ шириной до 430 мм.

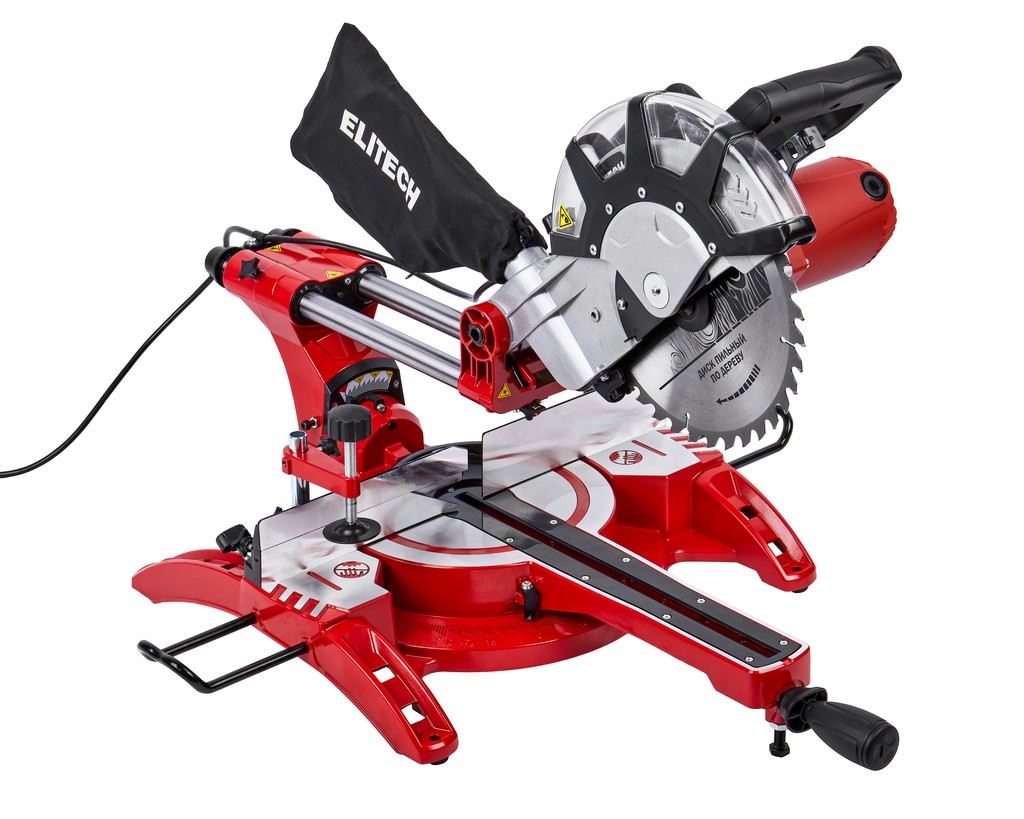

Торцово-усовочная пила с протяжкой

Преимущества торцово-усовочных пил (с протяжкой):

• Увеличенная ширина реза
• Возможность выполнения несквозных пропилов

Недостатки: увеличенные габариты и масса, делающие инструмент менее мобильным. Для стационарной мастерской это не критично, учитывая расширение возможностей.

Где применяют: работы с деталями, сечение которых не укладывается в возможности стандартной торцовочной пилы и потребность в несквозных пропилах.

В модельной линейке ELITECH несколько таких машин:

1. Домашний мастер модель ПТ 825К (254мм)
2. Стандартные плотницкие пилы моделей: ПТ 1825К (254мм); ПТ 1825КУ (254мм с увеличенной консолью); ПТ 2030К (305мм); ПТ 2030РС (305мм и ременным приводом)

И профессиональная столярная пила серии HD Professional MS 2030K (305vv)

Комбинированные пилы (с верхним столом)

Комбинированная пила объединяет возможности торцовочной пилы и распиловочного станка в одном корпусе

Верхний распиловочный стол монтируется над двигателем и позволяет выполнять продольные распилы.

В режиме торцевания инструмент работает стандартно: заготовка располагается на нижнем столе, диск опускается сверху. Для продольного распила инструмент фиксируется в транспортировочном положение (пильный диск в режиме торцовки полностью опущен в станину), верхний рабочий стол опускается (если есть регулировка по глубине пиления), заготовка подается на верхний стол, диск выходит из верхнего распиловочного стола. Переключение между режимами занимает 1-2 минуты.

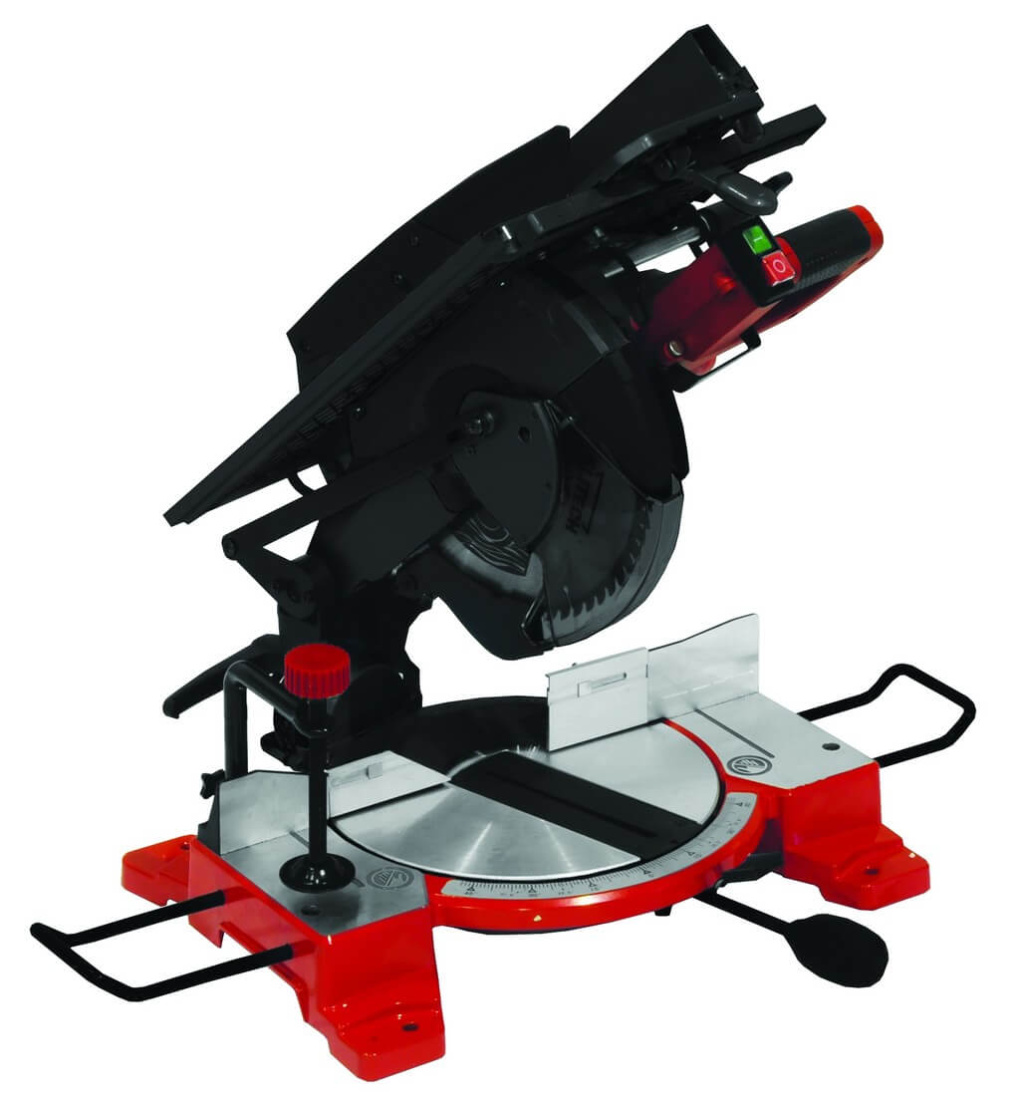

Торцово-усовочная пила комбинированная

Преимущества комбинированных пил:

• Легкая и компактная мобильная конструкция.
• Используется один инструмент для выполнения разных типов работ

Недостатки: ограниченная область применения.

• В линейке ELITECH это модель среднего уровня ПТК 1625 (254мм).
• Где применяют: отделка помещений, установка межкомнатных дверей, отделка проемов окон и дверей.

Важные конструктивные отличия

Помимо базовой классификации, торцовочные пилы различаются по типу привода и двигателя. Эти технические моменты существенно влияют на производительность, долговечность и комфорт работы.

Тип привода: прямой, ременной и комбинированный

Выбор типа привода существенно влияет на характеристики работы торцовочной пилы

Каждая система имеет свои преимущества и ограничения.

Прямой привод означает жесткое соединение диска с валом двигателя через редуктор. Такая схема обеспечивает компактность конструкции, жесткость и мгновенную четкую передачу вращения на пильный диск. Отсутствие промежуточных элементов повышает надежность и снижает потребность в обслуживании. Модели с прямым приводом хорошо справляются с пилением древесины и пластиков и получили наибольшее распространение.

Недостатки прямого привода включают повышенный уровень шума и передачу ударной нагрузки от пильного диска на двигатель.

Ременной привод использует поли клиновой ремень для передачи вращения от двигателя к диску. Ремень гасит ударные нагрузки, возникающие при пиление материала и снижает шум, что делает работу более надежной и комфортной. При работе с цветными металлами, твердыми пластиками и некоторыми сортами древесины использование ременного привода не имеет альтернативы. В большинстве случаев такая передача позволяет увеличить размеры сечения при наклоне пилы вправо, так как корпус двигателя убран дальше и не упирается в обрабатываемую деталь.

Комбинированный привод применяется в основном на профессиональных машинах, где требуется работа с критическими углами наклона пильной головы более чем на 45 градусов. Реализуется он посредством многоступенчатого редуктора, или комбинации ременного и многоступенчатого редуктора и позволят максимально вынести мотор из зоны распиловки.

Тип двигателя: три современных решения

Тип двигателя определяет мощность, долговечность и особенности эксплуатации торцовочной пилы

Современные модели оснащаются тремя основными типами двигателей.

Коллекторный двигатель отличается высокой удельной мощностью и компактными размерами. Он легко запускается и обеспечивает высокий крутящий момент при перегрузке. Возможность регулирования скорости при использование дополнительной электроники делает такие двигатели популярными при работе с материалами, боящимися нагрева.

Основные недостатки коллекторных двигателей — это высокий пусковой ток и ограниченный ресурс, требуется отслеживать состояние щеток и производить их замену, повышенный шум и искрение на коллекторе. При работе в пыльных условиях щетки изнашиваются быстрее, что увеличивает затраты на обслуживание.

Асинхронный двигатель работает бесшумно и не требует обслуживания благодаря отсутствию щеток. Высокий ресурс и стабильные обороты делают его идеальным для профессионального применения. Недостатки асинхронных двигателей: большие габариты и масса, высокая стоимость. Они хуже переносят перегрузки и снижение напряжения питания и очень прихотливы к стабильности частоты питающей сети.

Бесщеточный двигатель (BL мотор) стал стандартом в профессиональных и аккумуляторных моделях в последнее время. Объединяет преимущества коллекторных и асинхронных двигателей: компактность, высокий крутящий момент, долговечность и возможность регулировки скорости вращения. Электронный блок управления обеспечивает защиту от перегрузки и перегрева. В сетевом исполнении практически не применяется за счёт дороговизны технологии стабилизации напряжения.

Ключевой функционал и полезные опции

Современные торцовочные пилы оснащаются дополнительными опциями, повышающими точность, безопасность и удобство работы

Лазерный маркер проецирует на заготовку одну, или две линии будущего пропила, исключая ошибки разметки. Качественные лазеры дают четкую линию шириной 1-2 мм и работают от встроенных батареек или блока питания. Лазер имеет низкую стоимость, но обладает существенным недостатком, при смене разных типов пильного диска требуется юстировка линии реза.

Теневая подсветка диска, дорогая, но на сегодняшний день самая точная технология, создающая четкую теневую линию от пильного диска на детали без необходимости калибровки.

Другие полезные опции современных торцовочных пил

Особенности применения: какую пилу для каких задач выбрать?

Правильный выбор типа торцовочной пилы зависит от специфики работ и требований к точности. Разные задачи предъявляют различные требования к ширине реза, мощности и дополнительным опциям.

Для отделочных работ

Отделочные работы требуют высокой точности реза и качественной поверхности пропила

Стандартная торцовочная пила с диском 210-254 мм оптимально подходит для большинства задач.

При монтаже плинтусов и наличников критична точность угловых соединений. Пила с точными углами обеспечивает идеальное прилегание деталей без зазоров. Диск с мелким зубом (80-100 зубьев) дает чистый рез без сколов на поверхностях с покрытием.

Для потолочных багетов необходима возможность наклона пильной головы в обе стороны. Сложные профили требуют комбинированных углов и больший диаметр пильного диска до 315мм, которые невозможно получить только поворотом стола. Модели с двусторонним наклоном значительно расширяют возможности.

Монтаж вагонки и панелей требует массового изготовления одинаковых заготовок. Боковые упоры с линейками и система быстрой фиксации ускоряют работу и гарантируют повторяемость размеров.

Для напольных покрытий

Укладка ламината, паркета и массивной доски предъявляет особые требования к ширине пропила

Пила с протяжкой способна обрабатывать доски шириной до 300-350 мм, что покрывает большинство ассортимента напольных покрытий.

При работе с паркетом важно исключить сколы на лицевой поверхности. Диск с большим количеством зубьев и отрицательным углом заточки зубьев обеспечивает идеально чистый рез. Система пылеудаления критична для поддержания чистоты на объекте.

Плотницкие работы

Очень часто при работе плотника используется функция заусовки для сочленения различных видов заготовок. Этой функцией обладают большинство Торцово-усовочных пил.
